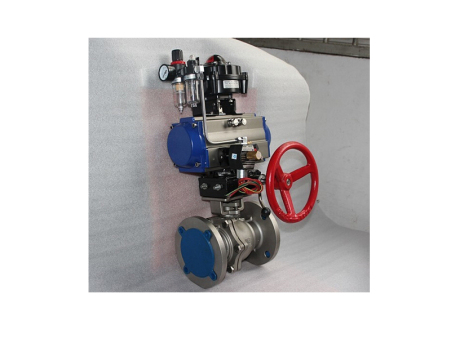

Q641F/H气动带手动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动带手动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

技术参数：

公称通径DN(mm)：15 20 25 32 40 50 65 80 100 125 150 200

额定流量系数KV：21 38 72 112 170 273 384 512 940 1452 2222 3589

公称压力(MPa)： PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允许压差(MPa) ：≤公称压力

阀体形式 ：两段式铸造球阀

连接形式： 法兰式、焊接式、螺纹式

阀芯形式： "O"型球形阀芯

密封填料： V型聚四氟乙烯填料、柔性石墨填料等

流量特性： 近似快开型

动作范围： 0～90°

泄露量Q： 按GB/T4213-92，小于额定KV0.01%

可调范围： 250：1 350：1

配置执行机构： 可配GT、SR、ST、AT、AW等系列气动执行机构

控制方式： 开关型(开关两位控制)、调节型(4～20mA控制)

执行器参数

执行器型号： GT、AT、AR、AW系列单双作用气动执行器

供气压力： 0.4～0.7MPa

气源接口： G1/4"、G1/8"、G3/8"、G1/2"

环境温度： -30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件： 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
