电动衬氟球阀由YX系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。

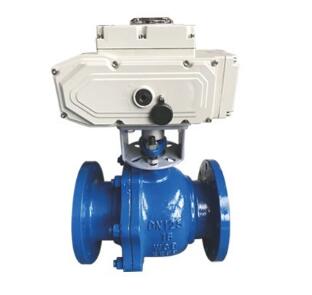

电动衬氟球阀

一、电动衬氟球阀 概述

电动衬氟球阀由YX系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。

二、电动衬氟球阀 特点

1、 耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。

2、采用软密封阀座，密封性能好。

3、体积小，重量轻，结构简单，安装维修方便。

4、流阻小，流通能力

三、电动衬氟球阀 主要零部件材料

型 式： 直通两分式铸造球阀

公称通径： DN15～200mm

公称压力： PN1.0、1.6MPa （ANSI 150Lb）

连接形式： 法兰连接 JB/T79-94（ANSI16.5）

材 料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46

上 阀 盖： 与阀体一起铸造

填 料： 聚四氟乙烯

介质温度：-20～+150℃

阀芯形式： 球型阀芯

流量特性： 快开特性

阀 座： 聚四氟乙烯

材 料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46

阀芯转角： 90°
